POWERWIN modul

Nyílászáró tervezés, gyártás-előkészítés és gyártás

A KORPUS POWERWIN az ideális CAD megoldás a szabvány és egyedi nyílászárók, tömör faajtók, laminált beltéri ajtók, zsalugáterek és redőnyök parametrikus tervezéséhez és gyártásához.

A megrendelőkkel történő kapcsolattartást és a hatékonyabb kereskedelemi felhasználást a nyílászárókról készíthető 3D-s, valósághű képek segítik.

KORPUS POWERWIN kimeneti adatai:

A KORPUS POWERWIN főbb tulajdonságait az alábbi minta ábrák mutatják be.

Általános Tulajdonságok

Nyílászáró Típusok

A Felhasználó létrehozhatja saját nyílászáró típusait (szabvány és egyedi, tömör faajtó, laminált beltéri ajtó, zsalugáter, redőny, stb.) és tetszőlegesen meghatározhatja az alkotóelemek paramétereinek értékeit, mint például: tok és szárny típusa, nyitás iránya, takarása, szegmense, üveg és gravírozott betétlemeze, illesztése, üveg- és szegélyléce, profilja, sorolása, zsalugáter és redőny típusa, valamint alapanyag és vasalat szükséglete.

Vasalat Megmunkálás

Light verzió esetén

A Felhasználó a rendelkezésre álló vasalatok közül választhatja ki a megfelelőt.

Standard verzió esetén

A Felhasználó a rendelkezésre álló vasalatok mellett, saját típusokat definiálhat és hozhat létre a rendszerben.

Fa Alapanyag

A Felhasználó létrehozhatja saját alapanyag listáját, hozzárendelve az egyes típusokhoz a fa fényképét, a valósághű ábrázolás érdekében.

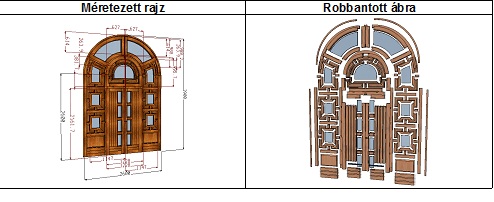

Méretezés

A Felhasználó megjelenítheti a tervezett nyílászáró keretének külső oldalától vagy a szárnytól felvett méreteit.

Illesztések

A következő illesztés típusokat támogatja a rendszer:

  • Csapozás;
  • Illesztő csapozás;
  • Profil-kontraprofil illesztés.

Tiplik

A Felhasználó megadhatja a nyílászáró összeszereléshez szükséges tiplik számát.

Egyedi

A Felhasználó igényei szerint további, egyedi illesztések hozhatóak létre.

Tok

A különböző tok típusok a következő tulajdonságokkal rendelkeznek:

  • opcionális;
  • forma;
  • méret;
  • illesztés típus.


Négyszögletestől eltérő

Fix ablak

A Felhasználónak a fix ablak létrehozásához meg kell határozni a tokot (vagy egy fix szárnyat) és hozzáadnia az üveget.

Fix és nyitható szárny ugyanazon tokban

A vízszintes, függőleges és ferde osztók hozzáadásával a tok több alkotórészre osztható, lehetővé téve ezáltal olyan nyílászárók létrehozását is, mint például az ugyanazon tokban elhelyezkedő fix és nyitható szárnyú.

Tok Osztó

A Felhasználó vízszintes és függőleges tok osztókat helyezhet el és módosíthatja azok kiosztását.

Szárny

A Felhasználó minden tokban legfeljebb nyolc szárnyat hozhat létre. Az egyes szárnyakra vonatkozóan a következő paraméterek adhatóak meg:

  • mérete és takarása az egyes elemeknek;
  • illesztés típusa;
  • nyitás típusa (bukó, bukó-nyíló, fix, csúszó-toló, billenő, stb.);
  • szélessége;
  • nyitás oldala;
  • szoftveres vezérlés módja.


Hagyományos szabványú szárny

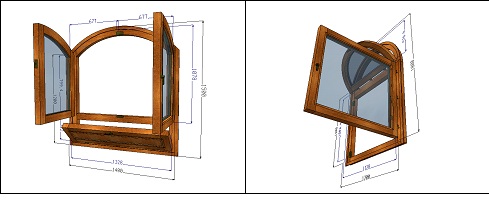

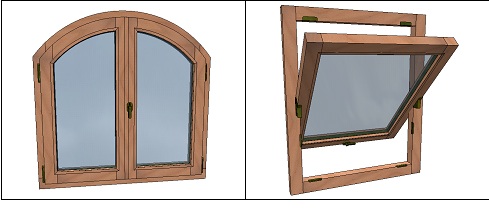

Nyíló, billenő és függőlegesen csúszó-toló

Aszimmetrikus szárny

Szárny Osztó és Álosztó

A Felhasználó vízszintes, függőleges és ferde osztókat, valamint álosztókat helyezhet el a tokban, vagy a szárnyban. Az osztók száma, pozíciója és szöge tetszőlegesen módosítható:

Ismétlődő Elemek

A belső osztók és álosztók, mint ismétlődő elemek helyezhetőek el, figyelembe véve az arányossági tényezőket is. Minden osztó elhelyezkedése egyedien módosítható:

Oldal Betét

A Felhasználó a szárnyak minden oldalára oldal betéteket helyezhet el, figyelembe véve a megrendelő esztétikai igényeit.

Rugdosó

A Felhasználó a szárnyon, vagy a kereten rugdosókat helyezhet el, melyek kiosztása tetszőlegesen változtatható.

Üveg- és Szegélyléc

Az üveg- és szegélylécek az osztókból kerülnek kivágásra (beleértve az íves elemeket is). Kiosztásukat a Felhasználó tetszőlegesen módosíthatja.

Üveg- és Betétlemez

A Felhasználó által megadott méretű üveg- és betétlemezek helyezhetőek el.

Profilok

A különböző profilok kezelésének lehetősége egyszerűbbé teszi a program használatát.

Ablakok

Négyszögletes:

Négyszögletes, íves szárnyakkal; négyszögletes, ferde:

Csúszó-toló:


Négyszögletes, billenő:


Trapéz:

Trapéz, ívvel:

Háromszöges:


Szegmens, ívvel:


Félköríves:


Gótikus, ívvel:


Ívből képzett három ponttal; ellipszisből képzett három ponttal:

Kör alakú, billenő nyitás; kör alakú, normál nyitás:

Ovális, normál és billenő nyitás; ellipszis, normál és billenő nyitás:

Szegmens és félköríves felülvilágító:

Atipusos:

Sablon, vagy pontok alapján egyedi típusú:

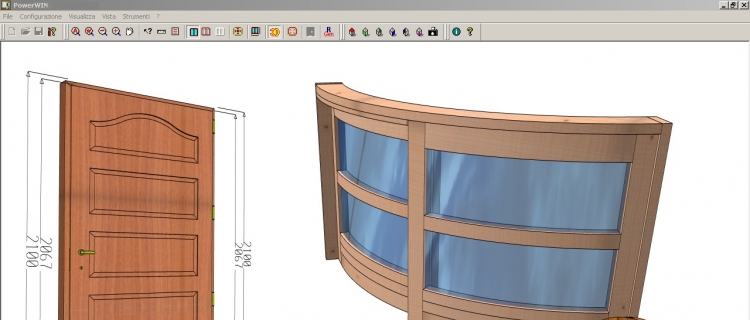

Térben íves ablak:

Lehetőség van két szárnyú (normál, vagy csúszó-toló) térben íves ablak létrehozására, melynek megmunkálása 4 tengelyes CNC megmunkáló központtal történik.

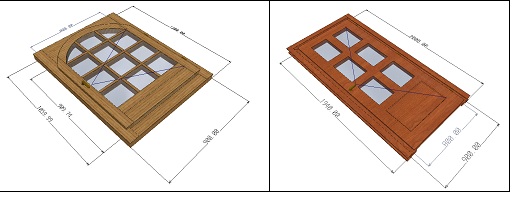

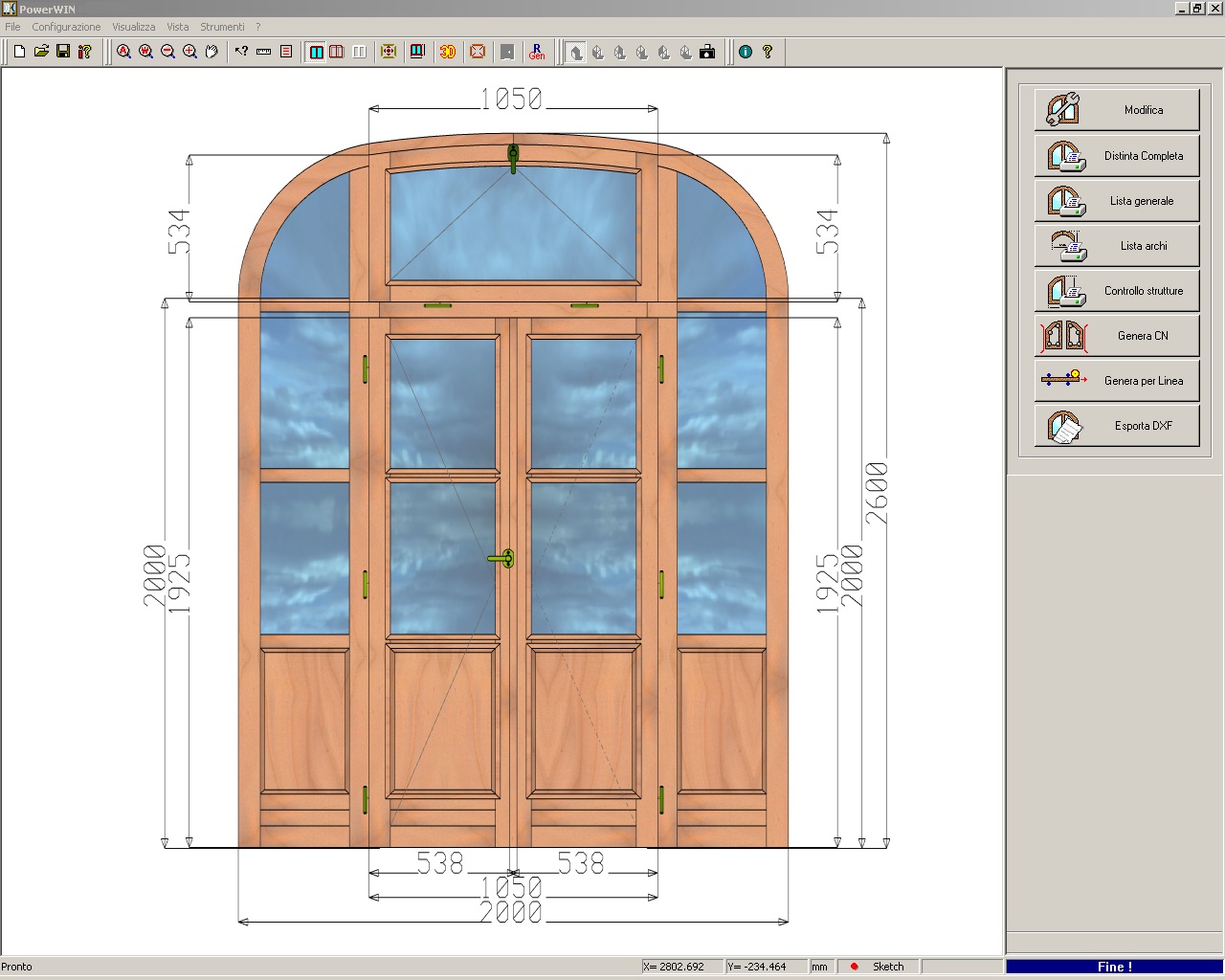

Bejárati Ajtók, Erkély Ajtók, Beltéri Ajtók és Tömör Faajtók:

Egyedi Formájú Osztott Ajtók:


DXF és CAD formátumú importálás: a Felhasználó tetszőleges geometriájú nyílászáró keretet importálhat DXF formátumú állományokból, vagy rajzolhat meg a KORPUS POWERWIN CAD moduljának segítségével.


HPL-MDF Laminált Beltéri Ajtók:

A CAD rendszert is tartalmazó program modul segítségével a Felhasználó megrajzolhatja, vagy importálhatja a különböző formájú nyílászárókat DXF formátumú állományokból. Ezek a geometriák nem parametrikusak.



Egyedi Sorolású Nyílászárók:

A KORPUS POWERWIN által készített minden terv parametrikus, vagyis a méretek módosításával minden egyes alkotóelem pozíciója automatikusan meghatározásra kerül (beleértve a vasalatokat is).

A DXF állományokból importált, a pontról pontra megrajzolt, vagy a KORPUS POWERWIN CAD modulja segítségével készített tervek nem parametrikusak.

DXF Export Formátum

A funkció segítségével a nyílászáró bármely alkotóeleme exportálható DXF formátumú állományokba, beleértve az üveget és a betétlemezeket is. Ez a legegyszerűbb módja az üveg méretének pontos meghatározására és az üvegvágó felé történő továbbítására.

A DXF formátumú exportálás révén a KORPUS POWERWIN összekapcsolható a KORPUS CAD/CAM rendszerrel, lehetővé téve az alkotóelemek CNC megmunkáló központokon történő egyedi munkálását.


2D Nézet

3D Nézet

3D Valósághű Nézet

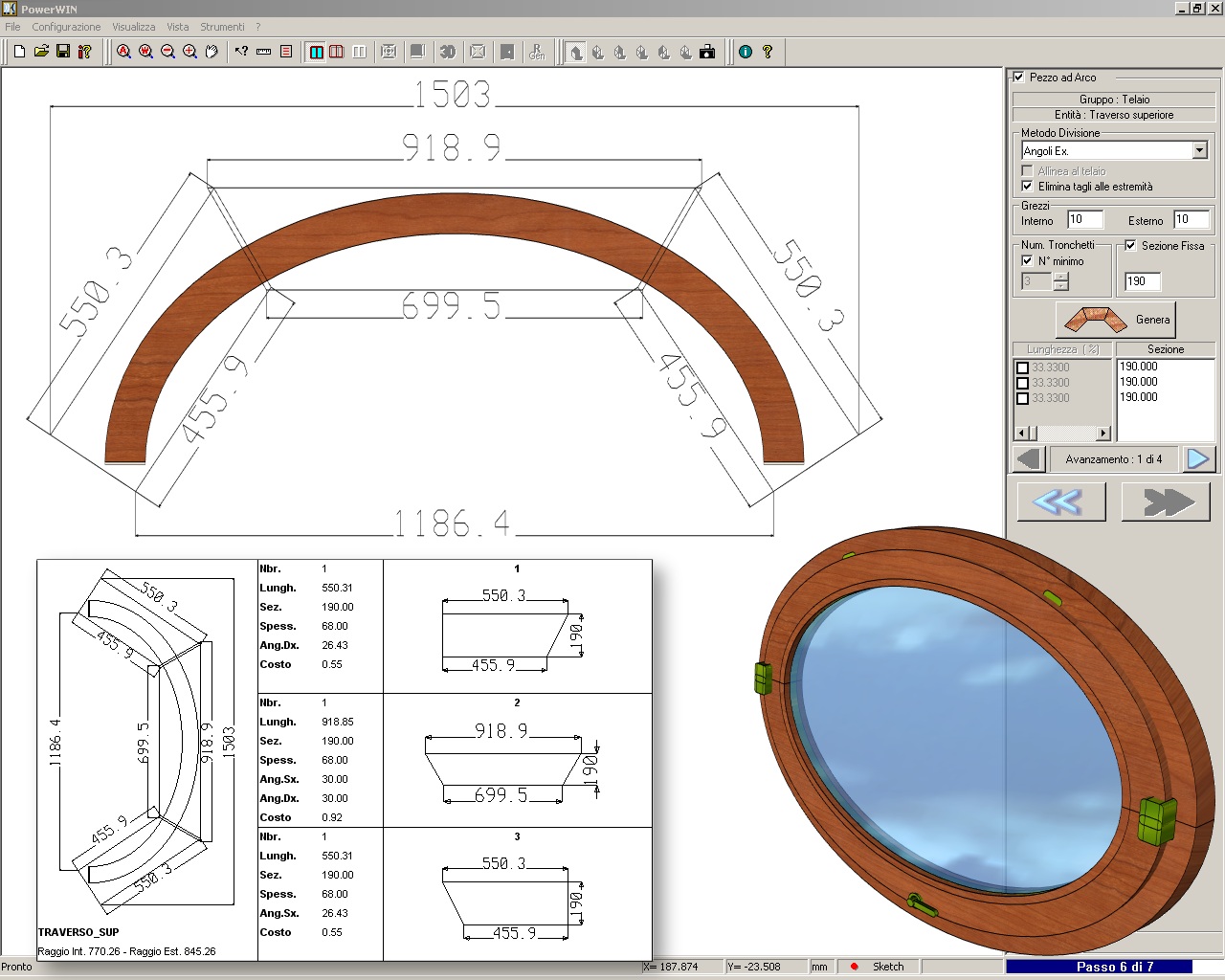

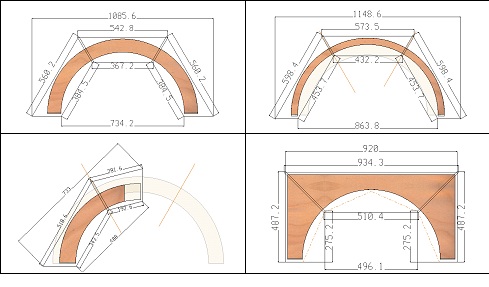

Szegmensek

Az ívek automatikusan szegmensekre tagolhatóak:

a Felhasználó megadhatja a szegmensek számát, mely alapján a program kiszámolja azok méreteit;
amennyiben a Felhasználó a szegmens méretét adja meg, akkor a program a minimális szegmens darabszámot számolja ki.


További funkciók:

a szárny és osztó vágásai a tokhoz illeszthetőek
az egyes szegmensek méretei módosíthatóak (beleértve a ráhagyás értékeket is);
tiplik helyezhetőek el.

Méretezés

A terveken és a nyomtatványokon a nyílászárók méretezése automatikusan megtörténik.

Nyomtatványok

A következő nyomtatványok állnak a Felhasználó rendelkezésére:

teljes terv dokumentáció;
vágási, vezérlési és összeszerelési listák;
a nyílászáró alkotó elemeinek a vágási listája;
méretezett üveg- és betétlemez lista, geometriákkal együtt.
A KORPUS POWERWIN bármely Microsoft Windows által támogatott nyomtatóval összekapcsolható.


“Kötegelt” Gyártási Lista

A program modul lehetővé teszi a nyílászárók “kötegelt” feldolgozását és az alapanyag vágási lista nyomtatását, mely az egyes alkotó elemeket (osztó, üveg, betétléc, stb.) típusonként csoportosítva tartalmazza.

“Kötegelt” Megmunkálás (Haladó)

A program modul lehetővé teszi a nyílászárók “kötegelt” megmunkálását és az NC vezérlő utasítások alkotóelemenként történő, csoportos mentését. A program modul nem optimalizálja a megmunkálások sorrendjét, azok végrehajtása tervenként történik. A modul tartalmazza a “kötegelt” gyártási lista nyomtatványokat. A funkció segítségével a nyílászáró tervek megmunkálása végrehajtható alkotó elemenként, például először az összes szárny, majd az összes osztó.

Nyitásirány Vezérlés

A funkció segítségével a Felhasználó ellenőrizheti az íves nyílászárók és a fal esetleges ütközéseit.

BMP, JPG, TIFF és TAG Exportálás

A KORPUS POWERWIN segítségével a Felhasználó az elkészített nyílászáró terveket BMP, JPG, TIFF és TAG formátumban mentheti el. Az így kapott képet megjelenítheti, továbbíthatja a megrendelő felé, vagy akár elhelyezheti a honlapján.

WinCAM

A gyártási folyamat optimalizálása érdekében a WINCAM modul az egyes alkatrészek elrendezését is vezérli (mennyiségek, illesztési pontok, pozíciók, anyagráhanyások, csipesz és vákuum papucs pozíciók, referencia pontok, stb.). A WINCAM tartalmazza a szerszám pályák ellenőrzését segítő grafikus szimulációt is, mely megjeleníti az esetleges hibákat, mint például: szerszám átmérő túl nagy, alkatrész túl kicsi a lefogatáshoz, stb.

WinCAM Anguláris Gépekhez

A modul generálja a megmunkálási listát* a hagyományos, anguláris gépekhez, melyek nem tartalmazzák a vasalatok és a tiplik megmunkálásait.

WinCAM Gyártósor Vezérléshez

A modul generálja a megmunkálási listát* a gyártósorokhoz, beleértve a vasalatok és tiplik megmunkálásait, valamint a CNC megmunkáló központ vezérlést.

*A megmunkálási lista egy állomány, mely egy, vagy több utasítás ciklusra hivatkozik, amely az egyes alkotóelemek megmunkálásait tartalmazza. Az utasítás ciklusokat nevezhetjük makróknak is, melyek gép gyártónként eltérőek lehetnek. Az utasítás ciklusok a gépen kerülnek tárolásra, tartalmuk a Felhasználó által módosítható.

WinCAM Profilozóhoz

A modul profilozó gép vezérlésére alkalmas, ahol a gyártási folyamat részét képezi még egy, vagy több CNC megmunkáló központ is.

WinCAM for 3, 4 és 5 Tengelyes CNC Megmunkáló Központokhoz

A modul generálja az utasítás ciklusokat a 3, 4 és 5 tengelyes CNC megmunkáló központokra (beleértve a vasalatok és tiplik megmunkálásait is).

WinCAM CNC Megmunkáló Központ POST PROCESSOR

A WinCAM program modul a piacon elérhető legtöbb CNC megmunkáló központot képes vezérelni.

WinCAM Szerszámpálya Vezérlés

A program modul a szerszám mozgását vezérli a megmunkálás során.

WinCAM Automatikus Asztal Vezérlés

A modul az automatikus asztallal rendelkező CNC megmunkáló központokon vezérli az automatikus pozíciókat, csipeszeket és vákuum papucsokat.

WinCAM 5 Tengelyes Aggregát Vezérlés

A modul a CNC megmunkáló központok aggregát vezérlését támogatja.
